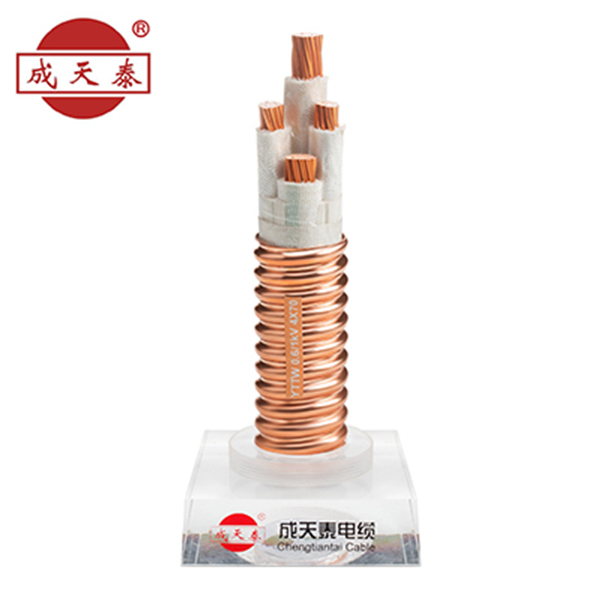

礦物質電纜YTTW

型號：YTTW
電壓等級: 450/750 V
導體材質：電工銅
絕緣材料：無機礦物質絕緣
電纜芯數：1、2、3、3+1、4、3+2、4+1、5
應用范圍：多使用于對電纜有阻燃要求的多種場合敷設，如高層建筑、賓館、醫院、地鐵、核電站、發電廠、礦石、石油、化工等。

產品規格

產品描述

產品特性

其它

表1 YTTW 礦物質絕緣單芯電纜規格及參數

電纜芯數 x 標稱截面 Nominal cross Section	絕緣厚度 Nominal insulation thickness	銅護套 COPPER SHEATH		電纜近似外徑 Outer Diameter approx.	載流量 AMPACITY		電壓降 Voltage drop
		銅護套 COPPER SHEATH			載流量 AMPACITY
		金屬護套厚度 Thickness	銅護套PE 截面Sectional area		◎◎◎◎	◎◎
		金屬護套厚度 Thickness	銅護套PE 截面Sectional area		◎◎◎◎	◎◎
mm2	mm	mm	mm2	mm	A	A	V/A.km
1×1.0	0.8	0.4	4×4.4	3.53	-	-	23.1
1×1.5	0.8	0.4	4×4.7	3.78	32	26	15.4
1×2.5	0.8	0.4	4×5.2	4.18	42	34	9.48
1×4.0	0.8	0.5	4×7.6	4.85	56	44	5.9
1×6.0	0.8	0.5	4×8.4	5.36	70	56	3.9
1×10	1	0.5	4×11.0	7.02	97	77	2.33
1×16	1	0.6	4×15.5	8.24	125	100	1.47
1×25	1	0.6	4×18.0	9.56	165	130	0.92
1×35	1	0.6	4×20.5	10.7	200	160	0.67
1×50	1.2	0.7	4×27.7	12.6	245	195	0.49
1×70	1.2	0.7	4×31.7	14.4	305	245	0.34
1×95	1.2	0.8	4×41.4	16.5	375	300	0.25
1×120	1.2	0.8	4×45.6	18.14	435	350	0.2
1×150	1.4	0.8	4×50.6	20.15	500	400	0.16
1×185	1.4	0.9	4×62.4	22.1	580	465	0.13
1×240	1.4	0.9	4×70.2	24.85	685	550	0.1
1×300	1.6	1	4×87.0	27.7	795	635	0.08
1×400	1.6	1	4×95.4	30.4	930	745	0.06

表2 YTTW 礦物質絕緣2芯電纜規格及參數

電纜芯數 x 標稱截面Nominal cross section	絕緣厚度 Nominal insulation thickness	銅護套 Copper Sheath		電纜近似外徑 Outer Diameter approx.	載流量 Ampacity	電壓降 Voltage drop
		銅護套 Copper Sheath
		金屬護套厚度	銅護套PE截面
		Thickness	Sectional area
mm2	mm	mm	mm2	mm	A	V/A.km
2×2.5	0.8	0.5	10	6.96	33	18.96
2×4.0	0.8	0.6	15	8.1	44	11.8
2×6.0	0.8	0.6	17	9.12	57	7.8
2×10	1	0.7	39	12.44	78	4.66
2×16	1	0.7	45	14.48	104	2.86
2×25	1	0.8	54	17.32	135	2.52
2×35	1.1	0.8	67	19.9	168	2.24
2×50	1.2	0.9	82	23	204	1.64
2×70	1.2	1	96	26.8	263	1.42
2×95	1.2	1	110	30.6	320	1.08
2×120	1.2	1	126	33.88	373	0.98
2×150	1.4	1	163	37.7	430	0.88
2×185	1.4	1	178	41.2	493	0.72

表3 YTTW 礦物質絕緣三芯電纜規格及參數

電纜芯數 x 標稱截面 Nominal cross section	絕緣厚度 Nominal insulation thickness	銅護套 Copper Sheath		電纜近似外徑 Outer Diameter approx.	載流量 Ampacity	電壓降 Voltage drop
		銅護套 Copper Sheath
		金屬護套厚度 Thickness	銅護套PE截面 Sectional area
		金屬護套厚度 Thickness	銅護套PE截面 Sectional area
mm2	mm	mm	mm2	mm	A	V/A.km
3×2.5	0.8	0.6	13.6	7.56	29	16.4
3×4.0	0.8	0.6	15.4	8.57	38	10.2
3×6.0	0.8	0.6	17.4	9.67	46	6.74
3×10	1	0.7	27.7	13.22	65	4.03
3×16	1	0.7	32.3	15.42	85	2.54
3×25	1	0.8	44.3	18.46	118	1.59
3×35	1.1	0.8	57.8	21.43	150	1.16
3×50	1.2	0.9	66.2	24.55	192	0.85
3×70	1.2	1	85.8	28.63	228	0.59
3×95	1.2	1	98.1	32.72	273	0.43
3×120	1.2	1	108.7	36.26	314	0.35
3×150	1.4	1	133.8	40.56	360	0.28
3×185	1.4	1	146.2	44.33	410	0.22

表4 YTTW 礦物質絕緣4芯電纜規格及參數

電纜芯數 x 標稱截面 Nominal cross section	絕緣厚度 Nominal insulation thickness	銅護套 Copper Sheath		電纜近似外徑 Outer Diameter approx.	載流量 Ampacity	電壓降 Voltage drop
		銅護套 Copper Sheath
		金屬護套厚度 Thickness	銅護套PE截面 Sectional area
		金屬護套厚度 Thickness	銅護套PE截面 Sectional area
mm2	Mm	mm	mm2	mm	A	V/A.km
4×6.0	0.8	0.6	20	10.59	46	6.74
4×10	1	0.7	31.9	14.52	65	4.03
4×16	1	0.8	43.2	17.18	85	2.54
4×25	1	0.9	58.1	20.57	118	1.59
4×35	1.1	1	74.9	23.86	150	1.16
4×50	1.2	1	85.8	27.34	192	0.85
4×70	1.2	1	99.5	31.69	228	0.59
4×95	1.2	1	113.9	36.27	273	0.43
4×120	1.2	1.1	139.6	40.43	314	0.35
4×150	1.4	1.1	155.4	45	360	0.28
4×185	1.4	1.2	186.2	49.42	410	0.22

表5 YTTW 礦物質絕緣3+1芯電纜規格及參數

電纜芯數 x 標稱截面 Nominal cross section	絕緣厚度 Nominal insulation thickness	銅護套 Copper Sheath		電纜近似外徑 Outer Diameter approx.	載流量 Ampacity	電壓降 Voltage drop
		銅護套 Copper Sheath
		金屬護套厚度 Thickness	銅護套PE截面 Sectional area
		金屬護套厚度 Thickness	銅護套PE截面 Sectional area
mm2	mm	mm	mm2	mm	A	V/A.km
3×16+1×10	1	0.8	41.6	16.56	85	2.54
3×25+1×16	1	0.9	55.9	19.77	118	1.59
3×35+1×16	1.1	1	69.6	22.18	150	1.16
3×50+1×25	1.2	1	81.2	25.87	192	0.85
3×70+1×35	1.2	1	93.6	29.81	228	0.59
3×90+1×50	1.2	1	106.9	34.04	273	0.43
3×120+1×70	1.2	1.1	132.2	38.29	314	0.35
3×150+1×70	1.4	1.1	144.3	41.77	360	0.28
3×185+1×95	1.4	1.2	174.4	46.29	410	0.22

訂貨須知：

訂貨時應正確標明電纜的型號、規格、長度、交貨日期、包裝方式等必要信息

型號	規格	數量	交貨日期	交貨地點
BTTRZ-0.6/1kV	3X120 mm2	300 米	至2018年xx月xx日	1. 需方倉庫 2. 需方工地 3. 自提注：由需方指定一種

應用范圍：	產品特性
本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。由于電纜絕緣材料都是用無機物組成，材料本身不會引起火災，不可能燃燒或助燃，由于銅的熔點是1083℃，因此該種電纜可以在接近銅的熔點的火災情況下繼續保持供電，是一種真正意義上的防火電纜。并能通過BS 6387 C、W、Z試驗。多使用于對電纜有阻燃要求的多種場合敷設，如高層建筑、賓館、醫院、地鐵、核電站、發電廠、礦石、石油、化工等。	載流量大、防水防爆特性：由于礦物絕緣電纜采用的銅護套是無縫銅管，可燃性氣體、油汽、火焰就不能到達與電纜連接的電器設備，因此電纜具備防爆特性。耐腐蝕性：由于銅有較好的耐蝕性，在正常使用的環境下不需要任何附加的保護，在特殊的環境條件下，如對銅有較強的腐蝕作用的環境中，電纜外面再加一層PVC外護套，所以電纜有很好的耐腐蝕性。耐機械損傷、壽命長、無鹵無毒壽命長：由于電纜采用的材料全部是無機材料，不老化。?? 無鹵無毒：由于電纜全都是用無機物組成，因而即使在1000℃的高溫下燃燒也不會產生煙霧、鹵素和有毒氣體是真正意義上的無鹵無毒電纜。耐過載、銅護套可以作接地線產品結構 BBTRZ 防火電纜是由銅絞線、礦物化合物填充繞包、低煙無鹵護套組成
產品執行標準：
防火電纜YTTW的耐火特性符合BS6387要求防火電纜YTTW的阻燃特性符合GB/T12666阻燃標準防火電纜YTTW應能經受3.5KV交流電壓試驗，5min不擊穿除具有以上特性外，其引生能應符合GB/T12706.1-2002標準

導體	外護套
電工銅	低煙無鹵材質，具有良好的防腐蝕特性
絕緣	額定電壓
具有阻燃耐高溫的特性無機絕緣材料	U0/U: 0.6/1 kV
芯線標識	測試電壓
色帶	4000 V
導體絞合	接地保護芯線
2 類/ IEC 60228 2 類	G = 含黃綠接地保護芯線 X = 不含黃綠接地保護芯線
金屬護套	溫度范圍
銅合金具有良好的彎曲特性，可作為接地線	固定安裝：-40°C 至 +250°C

交貨長度	運輸
重量小于80kg的電纜允許成圈包裝交貨，每根成品電纜不得低于100m長度或由雙方協定任意長度交貨。允許根據協議任何長度交貨	運輸時必須將電纜牢靠的固定，以免互撞或翻倒造成對電纜或盤具的損傷防止嚴重彎曲及其他機械損傷電纜盤不許平放。運輸中嚴禁從高處扔下裝有電纜的電纜盤電纜吊裝使用專用吊裝設備，嚴禁平吊線盤或直接從高空推卸電纜
長度誤差	貯存
長度計量誤差應不超過±0.5%	成品電纜應存放在溫度0～40℃之間，濕度85%以下的環境中，做到不被陽光直接暴曬、被雨淋，應適量通風，保持環境的干燥。
包裝	安裝須知
成卷或成盤電纜應卷繞整齊，妥善包裝。電纜盤應符合JB/T 8137-1999的規定。電纜端頭應可靠密封，伸出盤外的電纜端頭應加保護罩，伸出長度小于300mm 電纜包裝上應附有標簽標明： a) 制造廠名稱及商標 b) 電纜型號及規格 c) 額定電壓 d) 長度(m) e) 重量(Kg) f) 制造日期 g) 標準編號或認證標識 h) 電纜盤正確旋轉方向的符號	安裝時，環境溫度應不宜低于0℃，若溫度計測試環境溫度低于0℃，應先對電纜進行預熱處理后再準備安裝; 應嚴格控制電纜敷設過程中的彎曲半徑,以免造成電纜內部機械損傷。電纜敷設過程中如人為造成質量事故等(如外護層損傷)應立即修復或通知本公司售后服務部門
