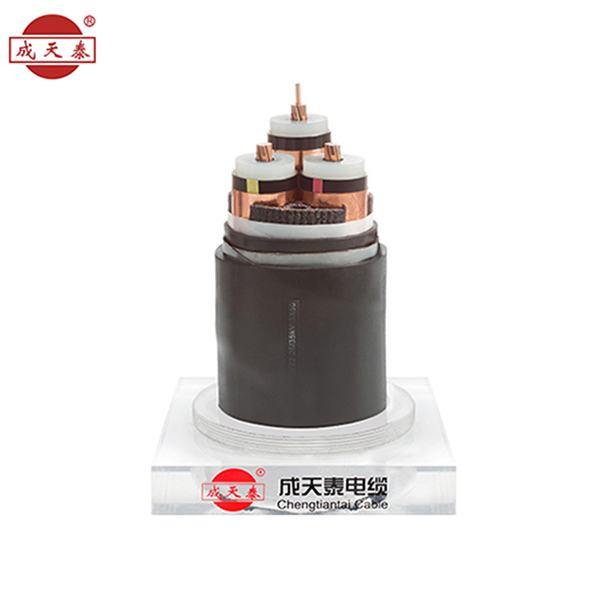

中壓電力電纜YJV18/30（36）KV

YJV 18/30（36）kV

結構：銅導體 / XLPE絕緣/聚氯乙烯外護套
額定電壓 Rated voltage： 18/30 kV
型號 Type：YJV
執行標準 Applicable Standards：
國家標準 national：GB/T 12706.1-2008
國際標準：International: IEC60502-1
附加標準：GB/T 19666-2005 阻燃和耐火電纜通則
適用范圍：應運50 Hz交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上

產品規格

產品描述

產品特性

其它

常用電纜的規格及近似外徑

導體截面 Cross section	最高運行電壓 Operation voltage max.	標稱電壓 Nominal voltage U0/U	絕緣厚度 Insulation thickness Avg.	近似外徑 Outer diameter approx.	最小彎曲半徑 Min. bending radius	載流量（空氣中） Current ratings in air 30℃	載流量（埋地）Current ratings buried 20℃	20℃最大直流電阻 maximum DC resistance at 20℃	電容 Capacitance	護套顏色 Sheath color



（mm2）	kV	kV	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	黑色
50	36	18/30	8	32.6	652	245	225	0.39	0.14	黑色
70	36	18/30	8	34.3	686	305	275	0.27	0.16	黑色
95	36	18/30	8	36.1	722	370	330	0.19	0.18	黑色
120	36	18/30	8	37.5	750	425	375	0.15	0.19	黑色
150	36	18/30	8	39.3	786	485	420	0.12	0.2	黑色
185	36	18/30	8	40.9	818	555	475	0.1	0.22	黑色
240	36	18/30	8	43.3	866	650	555	0.08	0.24	黑色
300	36	18/30	8	45.7	914	745	630	0.06	0.26	黑色
400	36	18/30	8	49.1	982	870	720	0.05	0.28	黑色
500	36	18/30	8	54.6	1092	1000	825	0.04	0.32	黑色
630	36	18/30	8	58.4	1168	1160	940	0.03	0.35	黑色

訂貨須知：

訂貨時應正確標明電纜的型號、規格、長度、交貨日期、包裝方式等必要信息

型號	規格	長度	包裝方式	交貨日期	交貨地點
YJV-18/30 kV	1X250	300 m	鐵木盤	至2017年xx月xx日前有效	1. 需方倉庫 2. 需方工地 3. 自提注：由需方指定一種

結構特性	制造標準	電氣特性	使用特性	安裝特性
導體: 銅導體，導體2類符合IEC60228 絕緣: XLPE 交聯聚乙烯護套:PVC	國際標準 :IEC60502.1-2005 國家標準 :GB/T12706.1-2008	額定電壓Uo/U: 3.6/6（7.2）kV 最高工作電壓: 3.6/6（7.2）kV 成品電纜交流耐壓試驗: 3.6/6（7.2）kV (5 min)	導體最高溫度:90°C 短路最高線芯溫度(持續時間不超過5s):250°C。運行溫度范圍: -20至90°C 電纜吊裝使用專用吊裝設備，嚴禁平吊線盤或直接從高空推卸電纜	敷設最低環境溫度:不應低于0°C 電纜的最小允許彎曲半徑: 20 D (注：D為電纜實際外徑) 最大容許拉力: 50 N 電纜安裝時的最小彎曲半徑

項目	單芯電纜		三芯及以上電纜
	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜最小彎曲半徑(但彎曲要小心控制，如采用成型導板等)	15D	12D	12D	10D

交貨長度	運輸
重量小于80kg的電纜允許成圈包裝交貨，每根成品電纜不得低于100m長度或由雙方協定任意長度交貨。允許根據協議任何長度交貨	運輸時必須將電纜牢靠的固定，以免互撞或翻倒造成對電纜或盤具的損傷防止嚴重彎曲及其他機械損傷電纜盤不許平放。運輸中嚴禁從高處扔下裝有電纜的電纜盤電纜吊裝使用專用吊裝設備，嚴禁平吊線盤或直接從高空推卸電纜
長度誤差	貯存
長度計量誤差應不超過±0.5%	成品電纜應存放在溫度0～40℃之間，濕度85%以下的環境中，做到不被陽光直接暴曬、被雨淋，應適量通風，保持環境的干燥。
包裝	安裝須知
成卷或成盤電纜應卷繞整齊，妥善包裝。電纜盤應符合JB/T 8137-1999的規定。電纜端頭應可靠密封，伸出盤外的電纜端頭應加保護罩，伸出長度小于300mm 電纜包裝上應附有標簽標明： a) 制造廠名稱及商標 b) 電纜型號及規格 c) 額定電壓 d) 長度(m) e) 重量(Kg) f) 制造日期 g) 標準編號或認證標識 h) 電纜盤正確旋轉方向的符號	安裝時，環境溫度應不宜低于0℃，若溫度計測試環境溫度低于0℃，應先對電纜進行預熱處理后再準備安裝; 應嚴格控制電纜敷設過程中的彎曲半徑,以免造成電纜內部機械損傷。電纜敷設過程中如人為造成質量事故等(如外護層損傷)應立即修復或通知本公司售后服務部門
