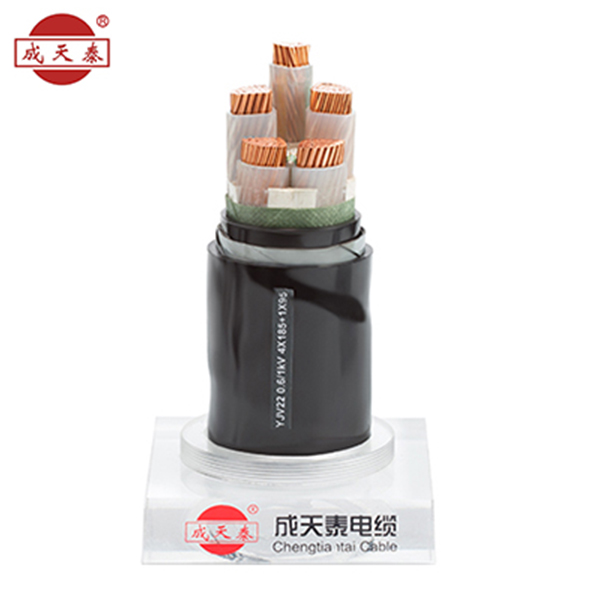

低壓交聯電力電纜YJV22 0.6/1KV

型號：YJV22

電壓等級:0.6/1kV
結構：銅導體 / XLPE絕緣/鋼帶鎧裝/聚氯乙烯護套
絕緣材料：XLPE 交聯聚乙烯
電纜芯數：1、2、3、3+1、4、3+2、4+1、5
執行標準：
國家標準：GB/T 12706.1-2008
國際標準: IEC60502-1
附加標準：GB/T 19666-2005 阻燃和耐火電纜通則
適用范圍：應運50 Hz交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上;適應埋地敷設、不適應管道內敷設

產品規格

產品描述

產品特性

其它

2芯 YJV 22 0.6/1 kV 交聯聚乙烯絕緣鎧裝電纜規格及參數

芯數 No. of core	導體截面 cross-section	近似外徑 Approx.diameter （mm）	最小彎曲半徑 min bending radius(mm)	20℃最大導體電阻 max. DC resistanceat 20℃(Ω/km)	載流量（空氣中） current rating in air at 30℃(A)	載流量（埋地敷設） current rating in ground at 20℃ (A)	護套顏色Sheath color	包裝方式 Package
2	4	13.5	189	4.61	50	73	黑色	盤裝
2	6	14.5	203	3.08	63	89	黑色	盤裝
2	10	17.1	239	1.83	87	118	黑色	盤裝
2	16	19.2	269	1.15	116	152	黑色	盤裝
2	25	22.6	316	0.73	153	194	黑色	盤裝
2	35	24.9	349	0.52	188	234	黑色	盤裝
2	50	26.8	375	0.39	229	278	黑色	盤裝
2	70	30.4	426	0.27	291	341	黑色	盤裝
2	95	35.8	501	0.19	357	408	黑色	盤裝
2	120	39.2	549	0.15	434	466	黑色	盤裝
2	150	43.6	610	0.12	497	525	黑色	盤裝
2	185	47.6	666	0.1	595	594	黑色	盤裝

3芯 YJV 22 0.6/1 kV 交聯聚乙烯絕緣鎧裝電纜規格及參數

芯數 No. of core	導體截面 cross-section	近似外徑 Approx.diameter （mm）	最小彎曲半徑 min bending radius(mm)	20℃最大導體電阻 max. DC resistanceat 20℃(Ω/km)	載流量（空氣中） current rating in air at 30℃(A)	載流量（埋地敷設） current rating in ground at 20℃ (A)	護套顏色Sheath color	包裝方式 Package
3	4	15.2	228	4.61	37	45	黑色	盤裝
3	6	16.3	244.5	3.08	46	57	黑色	盤裝
3	10	18.6	279	1.83	63	77	黑色	盤裝
3	16	20.7	310.5	1.15	83	100	黑色	盤裝
3	25	24.2	363	0.73	112	131	黑色	盤裝
3	35	26.2	369	0.52	137	158	黑色	盤裝
3	50	26.8	402	0.39	163	187	黑色	盤裝
3	70	32	480	0.27	211	233	黑色	盤裝
3	95	35.4	531	0.19	255	277	黑色	盤裝
3	120	38.8	582	0.15	298	317	黑色	盤裝
3	150	43.4	651	0.12	348	358	黑色	盤裝
3	185	48.5	727.5	0.1	403	403	黑色	盤裝
3	240	53.5	228	0.08	480	468	黑色	盤裝
3	300	57.6	244.5	0.06	549	531	黑色	盤裝

4芯 YJV 22 0.6/1 kV 交聯聚乙烯絕緣鎧裝電纜規格及參數

芯數 No. of core	導體截面 cross-section	近似外徑 Approx.diameter （mm）	最小彎曲半徑 min bending radius(mm)	20℃最大導體電阻 max. DC resistanceat 20℃(Ω/km)	載流量（空氣中） current rating in air at 30℃(A)	載流量（埋地敷設） current rating in ground at 20℃ (A)	護套顏色Sheath color	包裝方式 Package
4	4	16.2	227	4.61	37	46	黑色	盤裝
4	6	17.4	244	3.08	47	58	黑色	盤裝
4	10	19.9	279	1.83	64	78	黑色	盤裝
4	16	22.3	312	1.15	86	102	黑色	盤裝
4	25	26.3	368	0.73	116	133	黑色	盤裝
4	35	28.7	402	0.52	143	161	黑色	盤裝
4	50	29.8	417	0.39	169	188	黑色	盤裝
4	70	33.5	469	0.27	217	237	黑色	盤裝
4	95	37.3	522	0.19	261	279	黑色	盤裝
4	120	40.7	570	0.15	304	318	黑色	盤裝
4	150	45.4	636	0.12	352	358	黑色	盤裝
4	185	49.6	694	0.1	404	402	黑色	盤裝
4	240	55	770	0.08	477	467	黑色	盤裝
4	300	61.6	862	0.06	562	535	黑色	盤裝

5芯 YJV 22 0.6/1 kV 交聯聚乙烯絕緣鎧裝電纜規格及參數

芯數 No. of core	導體截面 cross-section	近似外徑 Approx.diameter （mm）	最小彎曲半徑 min bending radius(mm)	20℃最大導體電阻 max. DC resistanceat 20℃(Ω/km)	載流量（空氣中） current rating in air at 30℃(A)	載流量（埋地敷設） current rating in ground at 20℃ (A)	護套顏色Sheath color	包裝方式 Package
5	4	17.6	246	4.61	38	46	黑色	盤裝
5	6	19	266	3.08	48	58	黑色	盤裝
5	10	21.8	305	1.83	67	79	黑色	盤裝
5	16	24.5	343	1.15	90	103	黑色	盤裝
5	25	28.9	405	0.73	119	134	黑色	盤裝
5	35	33	462	0.52	148	162	黑色	盤裝
5	50	37.5	525	0.39	180	193	黑色	盤裝
5	70	42.8	599	0.27	233	240	黑色	盤裝
5	95	48.2	675	0.19	282	283	黑色	盤裝
5	120	53.1	743	0.15	328	322	黑色	盤裝
5	150	59.3	830	0.12	376	363	黑色	盤裝
5	185	65	910	0.1	436	412	黑色	盤裝
5	240	72.3	1012	0.08	520	480	黑色	盤裝
5	300	79.4	1112	0.06	604	546	黑色	盤裝

3+1 芯 YJV 22 0.6/1 kV 交聯聚乙烯絕緣鎧裝電纜規格及參數

芯數 No. of core	相線導體截面 phase line cross-section（mm2）	零線導體截面 neutral conductor cross-section（mm2）	近似外徑 Approx. diameter（mm）	最小彎曲半徑 min. bending radius(mm)	20℃最大導體電阻maximum DC resistance at 20℃(Ω/km)	載流量（空氣中） current rating in airat 30℃(A)	載流量（埋地敷設） current rating in ground at 20℃(A)	護套顏色 sheath color	包裝方式 package
3+1芯	4	2.5	15.9	223	4.61	37	45	黑色	盤裝
3+1芯	6	4	17.1	239	3.08	47	57	黑色	盤裝
3+1芯	10	6	19.3	270	1.83	64	78	黑色	盤裝
3+1芯	16	10	21.8	305	1.15	85	102	黑色	盤裝
3+1芯	25	16	25.4	356	0.73	114	132	黑色	盤裝
3+1芯	35	16	27.8	389	0.52	139	158	黑色	盤裝
3+1芯	50	25	31.1	435	0.39	172	192	黑色	盤裝
3+1芯	70	35	36.7	514	0.27	233	239	黑色	盤裝
3+1芯	95	50	40.8	571	0.19	273	286	黑色	盤裝
3+1芯	120	70	44.7	626	0.15	319	325	黑色	盤裝
3+1芯	150	70	50	700	0.12	369	365	黑色	盤裝
3+1芯	185	95	54.4	762	0.1	421	412	黑色	盤裝
3+1芯	240	120	60.1	841	0.08	503	480	黑色	盤裝
3+1芯	300	150	68.3	956	0.06	590	546	黑色	盤裝

4+1 芯 YJV??銅芯交聯聚乙烯絕緣鎧裝電力電纜規格及參數

芯數 No. of core	相線導體截面 phase line cross-section（mm2）	零線導體截面 neutral conductor cross-section（mm2）	近似外徑 Approx. diameter（mm）	最小彎曲半徑 min. bending radius(mm)	20℃最大導體電阻maximum DC resistance at 20℃(Ω/km)	載流量（空氣中） current rating in airat 30℃(A)	載流量（埋地敷設） current rating in ground at 20℃(A)	護套顏色 sheath color	包裝方式 package
4+1 芯	4	2.5	17.4	244	4.61	38	46	黑色	盤裝
4+1 芯	6	4	18.8	263	3.08	48	58	黑色	盤裝
4+1 芯	10	6	21.3	298	1.83	66	79	黑色	盤裝
4+1 芯	16	10	24	336	1.15	88	103	黑色	盤裝
4+1 芯	25	16	28.1	393	0.73	117	133	黑色	盤裝
4+1 芯	35	16	31.9	447	0.52	145	160	黑色	盤裝
4+1 芯	50	25	36.2	507	0.39	177	191	黑色	盤裝
4+1 芯	70	35	41.1	575	0.27	228	238	黑色	盤裝
4+1 芯	95	50	46.4	650	0.19	277	281	黑色	盤裝
4+1 芯	120	70	51.5	721	0.15	324	320	黑色	盤裝
4+1 芯	150	70	56.3	788	0.12	369	361	黑色	盤裝
4+1 芯	185	95	62.2	871	0.1	428	408	黑色	盤裝
4+1 芯	240	120	69	966	0.08	510	475	黑色	盤裝
4+1 芯	300	150	76	1064	0.06	592	541	黑色	盤裝

線芯識別 Core Identification :

二芯：紅、黃

三芯：紅、黃、綠或紅、藍、黃/綠

四芯：紅、黃、綠、藍或紅、黃、綠、黃/綠

五芯以上：黑色絕緣線芯表面打印白色數字

訂貨須知：

訂貨時應正確標明電纜的型號、規格、長度、交貨日期、包裝方式等必要信息

型號	規格	長度	包裝方式	交貨日期	交貨地點
YJV22-0.6/1kv	2.5 mm2	300 m	鐵木盤	至2017年xx月xx日前有效	1. 需方倉庫 2. 需方工地 3. 自提注：由需方指定一種

產品特點	產品結構 Construction
YJV交聯電纜具有機械性能好，絕緣性能優異，傳輸容量比同截面油紙絕緣電纜大，生產工藝簡便，利于大規模生產等優點。 XLPE絕緣電纜具有較高的運行溫度(90 °C) ，使得電纜載流容量增加，電纜彎曲半徑較小，重量輕，維護和安裝都較容易。	導體Conductor 絞合圓形依照IEC 60228 Bare copper circular stranded, according to IEC60228 絕緣Insulation 交聯聚乙烯 XLPE compound 填充Filler PP填充繩PP filler 護套Sheath 聚氯乙烯PVC Compound 印字Marking 生產制造商，產品型號、電壓等級
應用范圍
成天泰YJV交聯電纜用于交流50Hz額定電壓1.8/3 kV及其以下的輸配電線路。可敷設在室內、隧道及管道中
安裝：
敷設于室內，隧道、電纜溝及管道中，也可埋在松散的土壤中，電纜能承受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。

結構特性	使用特性
導體: 銅導體，導體2類符合IEC60228 絕緣: XLPE 交聯聚乙烯填充：PP填充繩內襯層：非吸濕性材料鎧裝：鍍鋅鋼帶鎧裝護套:PVC	導體最高溫度:90°C 短路最高線芯溫度(持續時間不超過5s):250°C。運行溫度范圍: -20至90°C 電纜吊裝使用專用吊裝設備，嚴禁平吊線盤或直接從高空推卸電纜
制造標準	安裝特性
國際標準 :IEC60502.1-2005 國家標準 :GB/T12706.1-2008	敷設最低環境溫度:不應低于0°C 電纜的最小允許彎曲半徑: 20 D (注：D為電纜實際外徑) 最大容許拉力: 50 N
電氣特性	電纜安裝時的最小彎曲半徑
額定電壓Uo/U:0.6/1kV 最高工作電壓:1.2 kV 成品電纜交流耐壓試驗: 3.5 kV (5 min)	見下表：

項目	單芯電纜		三芯及以上電纜
項目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜最小彎曲半徑(但彎曲要小心控制，如采用成型導板等)	15D	12D	12D	10D

交貨長度	運輸
重量小于80kg的電纜允許成圈包裝交貨，每根成品電纜不得低于100m長度或由雙方協定任意長度交貨。允許根據協議任何長度交貨	運輸時必須將電纜牢靠的固定，以免互撞或翻倒造成對電纜或盤具的損傷防止嚴重彎曲及其他機械損傷電纜盤不許平放。運輸中嚴禁從高處扔下裝有電纜的電纜盤電纜吊裝使用專用吊裝設備，嚴禁平吊線盤或直接從高空推卸電纜
長度誤差	貯存
長度計量誤差應不超過±0.5%	成品電纜應存放在溫度0～40℃之間，濕度85%以下的環境中，做到不被陽光直接暴曬、被雨淋，應適量通風，保持環境的干燥。
包裝	安裝須知
成卷或成盤電纜應卷繞整齊，妥善包裝。電纜盤應符合JB/T 8137-1999的規定。電纜端頭應可靠密封，伸出盤外的電纜端頭應加保護罩，伸出長度小于300mm 電纜包裝上應附有標簽標明： a) 制造廠名稱及商標 b) 電纜型號及規格 c) 額定電壓 d) 長度(m) e) 重量(Kg) f) 制造日期 g) 標準編號或認證標識 h) 電纜盤正確旋轉方向的符號	安裝時，環境溫度應不宜低于0℃，若溫度計測試環境溫度低于0℃，應先對電纜進行預熱處理后再準備安裝; 應嚴格控制電纜敷設過程中的彎曲半徑,以免造成電纜內部機械損傷。電纜敷設過程中如人為造成質量事故等(如外護層損傷)應立即修復或通知本公司售后服務部門
